PF84-17H6-EN1
Produktnummer:
SOPF84-17H6-EN1
Produktinformationen "PF84-17H6-EN1"
PF84-17H6-EN1 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02602334 |
| J21 | Identifizierende Bestellnummer | PF84-17H6-EN1 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-127 |
| BLD | Bildkennung | 1 |

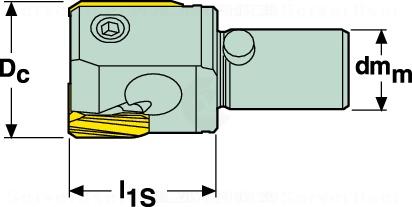

| A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 17 mm |
| B71 | Funktionslänge | 13 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0070 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 7 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 6 |
| F1 | Schneidrichtung | R - rechts |
| J52 | Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | LNEG0702-EN1... |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
