17Y1B038050K3R00
Produktnummer:
IL17Y1B038050K3R00
Produktinformationen "17Y1B038050K3R00"

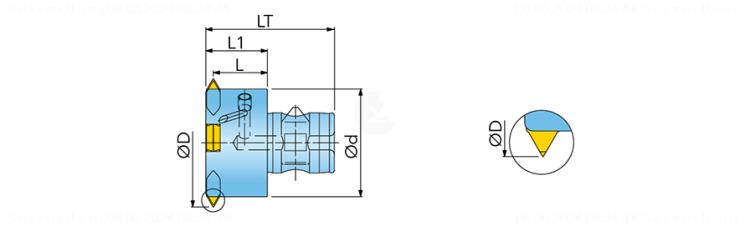

Gewindezirkularfräser 17Y1_ |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3056572 |
| J21 | Identifizierende Bestellnummer | 17Y1B038050K3R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 5 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 38 mm |
| B3 | Kraglänge | 22.5 mm |
| B5 | Gesamtlänge | 22.381 mm |
| BLDB | Bildkennung Pos. B | 0 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
| D11 | ISO Fräsertyp | T - Gewindefräser |
| D7 | Masse (Gewicht) | 0.15 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
| G15 | Anzahl Schneidplatten Position B | 3 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J52 | Bezeichnung Schneidplatte, Pos. B | XNL323-100 |
| J7 | Datenträger | 0 - ohne Datenchip |
