XLB11501R71 IN2005
Produktnummer:
ILXLB11501R71 IN2005
Produktinformationen "XLB11501R71 IN2005"

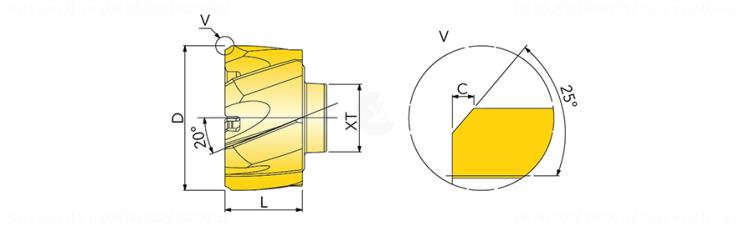

Reibkopf XLB_ |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 5101106 |
J21 | Identifizierende Bestellnummer | XLB11501R71 IN2005 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-126 |
BLD | Bildkennung | 5 |
A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 11.501 mm |
B5 | Gesamtlänge | 9.3 mm |
B8 | Anschnittlänge | 1.07 mm |
D1 | Anzahl Schneiden | 6 |
D2 | Drallrichtung | L - Drall-Richtung links |
D7 | Masse (Gewicht) | 0.009 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
G2 | Werkzeugart | 0 - für Durchgangs- und Sackloch |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
H4 | Werkzeugausführung | H - Voll-Hartmetall |
H5 | Beschichtung / Oberfläche | TiAlN |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
