TDT 10,00E-5,00 TT9080
Produktnummer:
ILTDT 10,00E-5,00 TT9080
Produktinformationen "TDT 10,00E-5,00 TT9080"
Schneidplatte, Präzisions-Schneideinsätze für Außendrehen, Einstechen und Formdrehen |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6402322 |
| J21 | Identifizierende Bestellnummer | TDT 10,00E-5,00 TT9080 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |

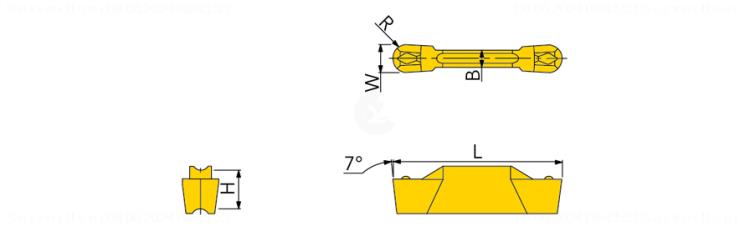

| BLD | Bildkennung | 10 |
| A1 | Profilform | 10 - Profilform 10 |
| A2 | Stechbreite, Nennmaß | 10 mm |
| A3 | Oberes Abmaß zu A2 | 0.002 mm |
| A4 | Unteres Abmaß zu A2 | -0.002 mm |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Flankenfreiwinkel rechts | 0 Grad |
| E3 | Flankenfreiwinkel links | 0 Grad |
| F3 | Zähnezahl | 1 |
| G1 | Schneidkörperlänge | 30 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P20-P40 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M40 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S20-S40 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT9080 |
| H5 | Beschichtung / Oberfläche | TiAlN+TiN |
| J1 | Normnummer | TDT 10,00E |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
