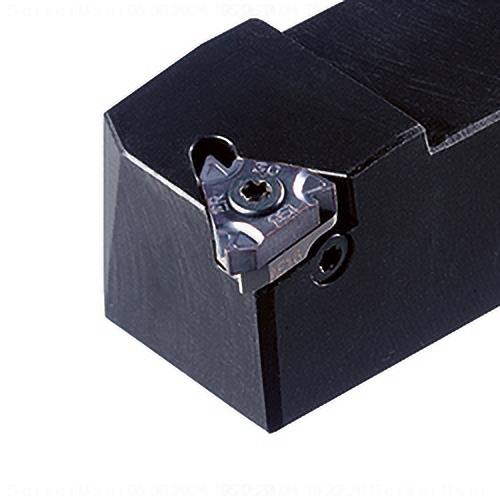

SER 1616 H16
Produktnummer:
ILSER 1616 H16
Produktinformationen "SER 1616 H16"
SER/L |
||
|---|---|---|

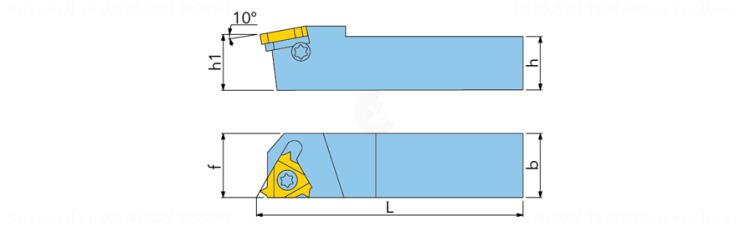

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3820000 |
| J21 | Identifizierende Bestellnummer | SER 1616 H16 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 2 |
| A2 | Funktionsbreite | 16 mm |
| A3 | Funktionslänge | 100 mm |
| B5 | Gesamtlänge | 100 mm |
| C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C13 | Schaftform | 01 - Klemmhalter mit Vierkantschaft |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 1616 |
| C4 | Schafthöhe | 16 mm |
| C5 | Schaftbreite | 16 mm |
| D7 | Masse (Gewicht) | 0.21 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
