SDXS0904MPR-MRH IN2504
Produktnummer:
ILSDXS0904MPR-MRH IN2504
Produktinformationen "SDXS0904MPR-MRH IN2504"

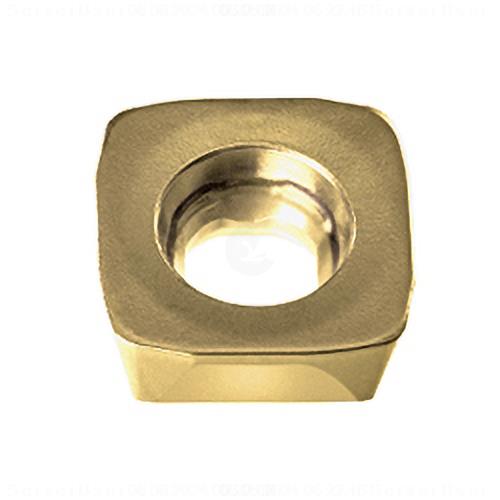

Schneidplatte, 4-schneidige, neutrale Geometrie, konvex, gefast |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 2916491 |
| J21 | Identifizierende Bestellnummer | SDXS0904MPR-MRH IN2504 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 2 |
| A1 | Eckenwinkel Schneidplatte | 90 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| B1 | Schneidkantenlänge | 1.5 mm |
| B3 | Eingeschriebener Kreis | 9.5 mm |
| C1 | Schneidkantenhöhe | 3.82 mm |
| D1 | Eckenradius | 1.01 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 1.5 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | MR |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 3.82 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 4.2 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P05-P25 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | K05-K25 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2504 |
| H5 | Beschichtung / Oberfläche | AlTiN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | SDXS0904MPR |
| Has3D | Generierte 3D Grafik | 1 |
