S32T PDZNL 15
Produktnummer:
ILS32T PDZNL 15
Produktinformationen "S32T PDZNL 15"
S-PDZNR/L |
||
|---|---|---|

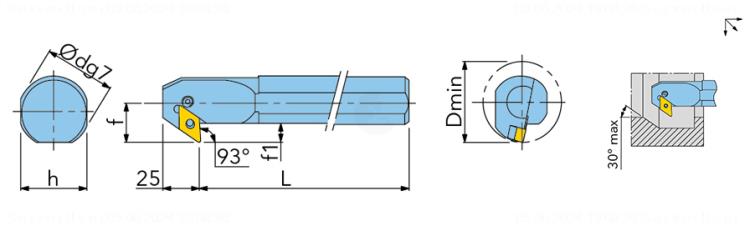

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3604851 |
| J21 | Identifizierende Bestellnummer | S32T PDZNL 15 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 7 |
| A2 | Funktionsbreite | 25 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
| A3 | Funktionslänge | 300 mm |
| B5 | Gesamtlänge | 300 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 11 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
| C4 | Schafthöhe | 30 mm |
| D7 | Masse (Gewicht) | 1.87 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 93 Grad |
| E3 | Eckenwinkel Schneidplatte | 55 Grad |
| F1 | Schneidrichtung | L - links |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 1 |
| J42 | Bezeichnung Schneidplatte | DN_1506_ |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
