R217.28-01.50-20RE-06-4A
Produktnummer:
SOR217.28-01.50-20RE-06-4A
Produktinformationen "R217.28-01.50-20RE-06-4A"
R217.28-01.50-20RE-06-4A |
||
|---|---|---|

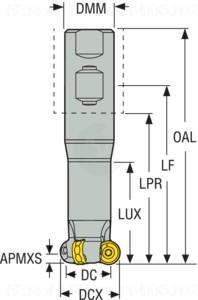

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03092090 |
| J21 | Identifizierende Bestellnummer | R217.28-01.50-20RE-06-4A |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 10 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 26.1 mm |
| A2 | Schneidendurchmesser 2 | 38.1 mm |
| B2 | Schneidenlänge, max. | 6 mm |
| C11 | Aufnahmetyp, maschinenseitig | SAD - Schraubaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C13 | Aufnahmegewindenenngröße, maschinenseitig | M20 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0200 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 20 mm |
| D6 | Drehzahl, max. | 14000 1/min |
| D7 | Masse (Gewicht) | 0.298 kg |
| DIM | Indikator für Maßsystem | 6 |
| E2 | Seitenspanwinkel | -6 Grad |
| E3 | Rückspanwinkel | -12 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 4 |
| G13 | Anzahl Schneidplatten Position A | 4 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
