QE1Y SDJCR 11
Produktnummer:
ILQE1Y SDJCR 11
Produktinformationen "QE1Y SDJCR 11"

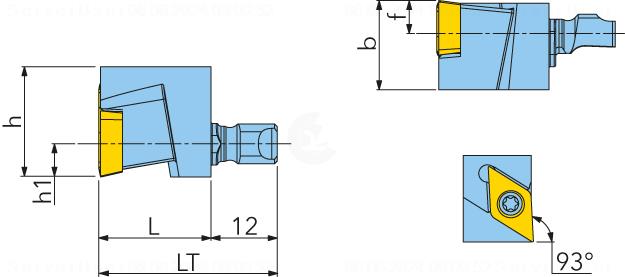

QE1Y SDJCR |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6229330 |
| J21 | Identifizierende Bestellnummer | QE1Y SDJCR 11 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 14 |
| A1 | Schneidkantenlänge | 16.2 mm |
| A2 | Funktionsbreite | 7 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
| A4 | Funktionshöhe | 20 mm |
| B1 | Kopflänge | 20 mm |
| B3 | Kraglänge | 20 mm |
| B5 | Gesamtlänge | 32 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| D7 | Masse (Gewicht) | 0.06 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 93 Grad |
| E3 | Eckenwinkel Schneidplatte | 55 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J42 | Bezeichnung Schneidplatte | DC__11T3 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
