PNCU0805GNTR IN2015
Produktnummer:
ILPNCU0805GNTR IN2015
Produktinformationen "PNCU0805GNTR IN2015"

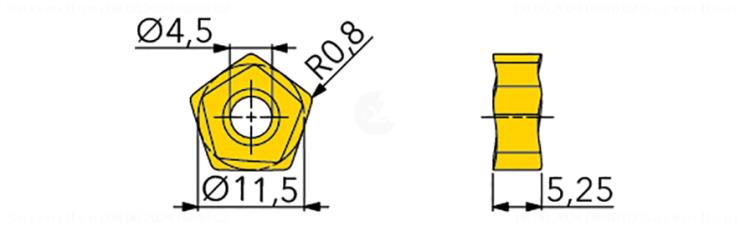

Schneidplatte, 10-schneidige, positive Geometrie |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5840640 |
| J21 | Identifizierende Bestellnummer | PNCU0805GNTR IN2015 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |
| A1 | Eckenwinkel Schneidplatte | 108 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 7.23 mm |
| B3 | Eingeschriebener Kreis | 11.5 mm |
| C1 | Schneidkantenhöhe | 5.25 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 2 - mit Spanbrecher zweiseitig |
| E7 | Begrenzte Schneidenlänge | 6 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | C - C |
| G4 | Schneidplattendicke | 5.25 mm |
| G5 | Befestigungsart | 5 - Sonderfertigung, z.B. Muldenklemmung |
| G6 | Befestigungslochdurchmesser | 4.5 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P20-P35 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M40 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2015 |
| H5 | Beschichtung / Oberfläche | TiAIN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | PNCU0805GNTR |
| Has3D | Generierte 3D Grafik | 1 |
