PM06BHM-05700-12N1
Produktnummer:
SOPM06BHM-05700-12N1
Produktinformationen "PM06BHM-05700-12N1"
PM06BHM-05700-12N1 |
||
|---|---|---|

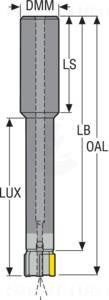

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02546847 |
| J21 | Identifizierende Bestellnummer | PM06BHM-05700-12N1 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-127 |
| BLD | Bildkennung | 1 |
| A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 9.52 mm |
| A12 | Schneidendurchmesser (max.), erste Stufe | 11.499 mm |
| B4 | Nutzlänge | 50 mm |
| B5 | Gesamtlänge | 104 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0120 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 12 mm |
| C4 | Schaftlänge | 45 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
