PEMT0502ZCTR-HR IN2035
Produktnummer:
ILPEMT0502ZCTR-HR IN2035
Produktinformationen "PEMT0502ZCTR-HR IN2035"
Schneidplatte, 5-schneidige, positive Hochvorschub-Geometrie |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5813450 |
| J21 | Identifizierende Bestellnummer | PEMT0502ZCTR-HR IN2035 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |
| A1 | Eckenwinkel Schneidplatte | 108 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 20 Grad |

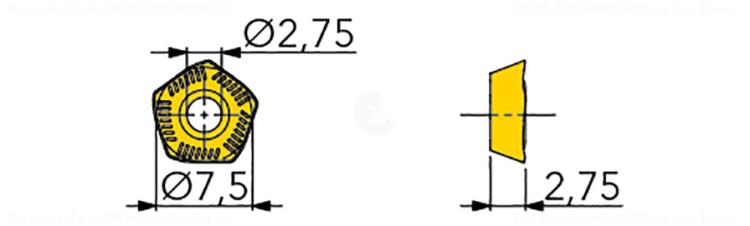

| B1 | Schneidkantenlänge | 2.74 mm |
| B3 | Eingeschriebener Kreis | 7.5 mm |
| C1 | Schneidkantenhöhe | 2.75 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 1 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | HR |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 2.75 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 2.75 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P25-P50 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M40 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S20-S30 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2035 |
| H5 | Beschichtung / Oberfläche | TiAIN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | PEMT0502ZCTR |
| Has3D | Generierte 3D Grafik | 1 |
