OEMX1705EER1-JS F7030
Produktnummer:
MIOEMX1705EER1-JS F7030
Produktinformationen "OEMX1705EER1-JS F7030"
rotating_inserts |
||
|---|---|---|

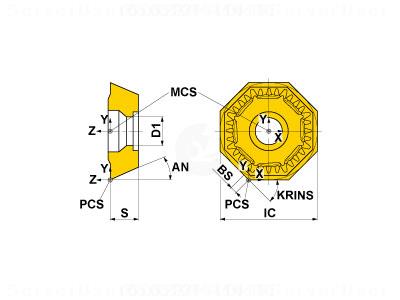

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 396471 |
| J21 | Identifizierende Bestellnummer | OEMX1705EER1-JS F7030 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 0 |
| A1 | Eckenwinkel Schneidplatte | 135 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 20 Grad |
| B1 | Schneidkantenlänge | 7.042 mm |
| B3 | Eingeschriebener Kreis | 17 mm |
| C1 | Schneidkantenhöhe | 5 mm |
| D6 | Breite Planschneide | 1.4 mm |
| DIM | Indikator für Maßsystem | 6 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 5 mm |
| G6 | Befestigungslochdurchmesser | 5.5 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | F7030 |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
