OEMX12T3ESR1 F7030
Produktnummer:
MIOEMX12T3ESR1 F7030
Produktinformationen "OEMX12T3ESR1 F7030"
rotating_inserts |
||
|---|---|---|

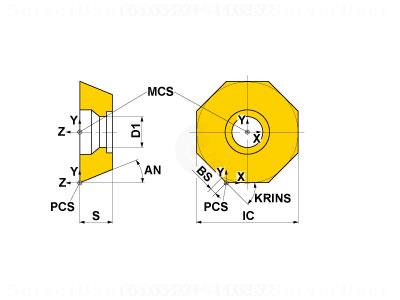

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 183311 |
| J21 | Identifizierende Bestellnummer | OEMX12T3ESR1 F7030 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 0 |
| A1 | Eckenwinkel Schneidplatte | 135 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 20 Grad |
| B1 | Schneidkantenlänge | 5.261 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 3.97 mm |
| D6 | Breite Planschneide | 1 mm |
| DIM | Indikator für Maßsystem | 6 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 3.97 mm |
| G6 | Befestigungslochdurchmesser | 4 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | F7030 |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 0 |
