MINFR07-110100D080
Produktnummer:
ILMINFR07-110100D080
Produktinformationen "MINFR07-110100D080"
MINF |
||
|---|---|---|

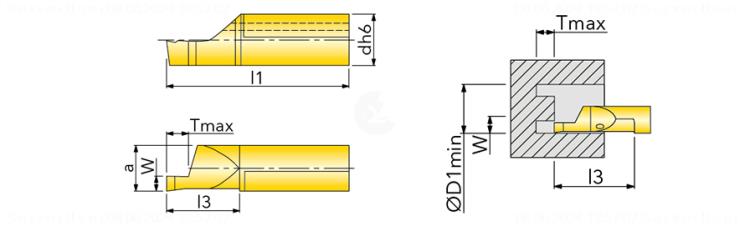

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6861089 |
| J21 | Identifizierende Bestellnummer | MINFR07-110100D080 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 4 |
| A1 | Schneidkantenlänge | 1 mm |
| A3 | Funktionslänge | 27 mm |
| A8 | Einstechtiefe, max. | 1.5 mm |
| B1 | Kopflänge | 12 mm |
| B5 | Gesamtlänge | 27 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 7 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| D7 | Masse (Gewicht) | 0.001 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
