JH780038N2R200.0Z4-HXT
Produktnummer:
SOJH780038N2R200.0Z4-HXT
Produktinformationen "JH780038N2R200.0Z4-HXT"
JH780038N2R200.0Z4-HXT |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03127388 |
| J21 | Identifizierende Bestellnummer | JH780038N2R200.0Z4-HXT |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| J3 | Firmenkennung | SO - Seco Tools |

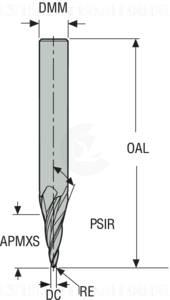

| BLD | Bildkennung | 7 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 3.823 mm |
| A2 | Schneidendurchmesser 2 | 8 mm |
| B2 | Schneidenlänge, max. | 23.5 mm |
| B5 | Gesamtlänge | 63 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0080 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 8 mm |
| C4 | Schaftlänge | 36 mm |
| D7 | Masse (Gewicht) | 0.032 kg |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Seitenspanwinkel | 25 Grad |
| E3 | Rückspanwinkel | 10 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 4 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 4 |
| F3 | Drallrichtung | R - Drall-Richtung rechts |
| F4 | Drallwinkel | 25 Grad |
| G4 | Profilradius 1 | 2 mm |
| G5 | Profilwinkel | 5.1944 Grad |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H5 | Beschichtung / Oberfläche | HXT |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
