GTBHR-063S
Produktnummer:
MIGTBHR-063S
Produktinformationen "GTBHR-063S"
Kleindrehhalter zum Stechdrehen GTBH |
||
|---|---|---|

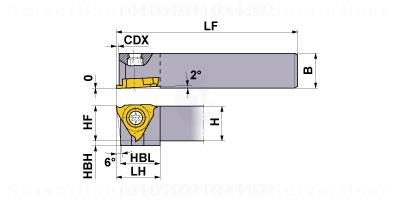

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | GTBHR-063S |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 4 |
| A3 | Funktionslänge | 80.01 mm |
| A4 | Funktionshöhe | 9.525 mm |
| A8 | Einstechtiefe, max. | 2.9972 mm |
| B5 | Gesamtlänge | 80.01 mm |
| C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C13 | Schaftform | 01 - Klemmhalter mit Vierkantschaft |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0606 |
| C4 | Schafthöhe | 9.525 mm |
| C5 | Schaftbreite | 9.525 mm |
| DIM | Indikator für Maßsystem | 7 |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J42 | Bezeichnung Schneidplatte | GTBT14530V5R-U |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
