DTM-1/2X13UNC-14R1
Produktnummer:
SODTM-1/2X13UNC-14R1
Produktinformationen "DTM-1/2X13UNC-14R1"
DTM-1/2X13UNC-14R1 |
||
|---|---|---|

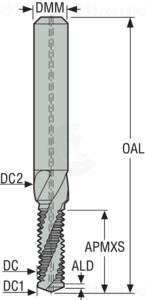

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02827380 |
| J21 | Identifizierende Bestellnummer | DTM-1/2X13UNC-14R1 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| BLD | Bildkennung | 12 |
| A2 | Schneidendurchmesser 2 | 9.87 mm |
| A6 | Bohrdurchmesser | 10.75 mm |
| B3 | Kraglänge | 44 mm |
| B5 | Gesamtlänge | 89 mm |
| B6 | Kopflänge | 28.42 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0140 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 14 mm |
| C4 | Schaftlänge | 45 mm |
| D31 | Gewindeart | UNC |
| D33 | Gangzahl je Inch | 13 1/in |
| D36 | Gewinde-Nenndurchmesser (als Bruchwert) | 1/2 in |
| D6 | Drehzahl, max. | 25000 1/min |
| D7 | Masse (Gewicht) | 0.128 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
| G5 | Profilwinkel | 140 Grad |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
