DTC-D40Y-TTXNN-2109-TB
Produktnummer:
ILDTC-D40Y-TTXNN-2109-TB
Produktinformationen "DTC-D40Y-TTXNN-2109-TB"

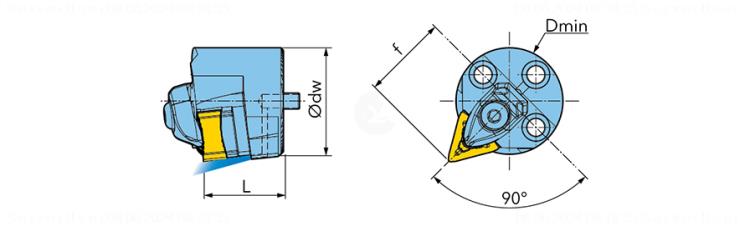

Auswechselbarer Drehkopf zum Drehen mit Y-Achsen für negative 60° TNMV Wendeschneidplatten |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6226655 |
| J21 | Identifizierende Bestellnummer | DTC-D40Y-TTXNN-2109-TB |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 14 |
| A2 | Funktionsbreite | 32 mm |
| A6 | Bohrungsdurchmesser min. | 40 mm |
| A9 | Körperdurchmesser, reduziert | 40 mm |
| B3 | Kraglänge | 30 mm |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| D7 | Masse (Gewicht) | 0.335 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | N - neutral |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J42 | Bezeichnung Schneidplatte | TNMV2109_ |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
