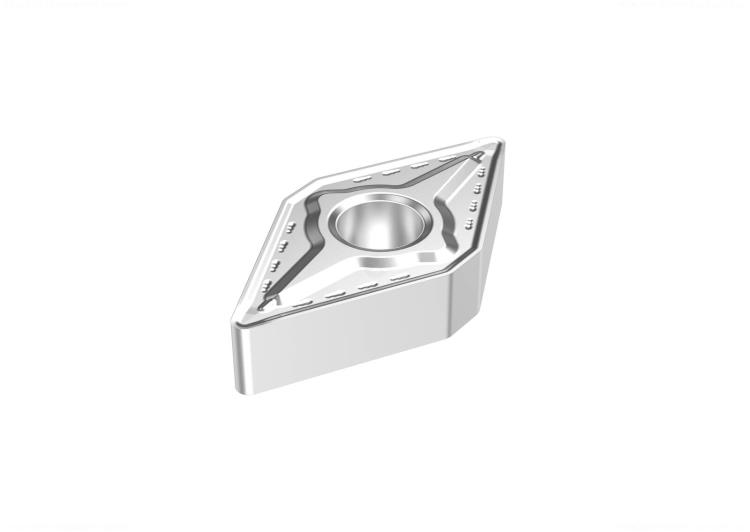

DNMG150612-M6 TP1501
Produktnummer:
SODNMG150612-M6 TP1501
Produktinformationen "DNMG150612-M6 TP1501"
DNMG150612-M6 TP1501 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02959894 |
| J21 | Identifizierende Bestellnummer | DNMG150612-M6 TP1501 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 3 |

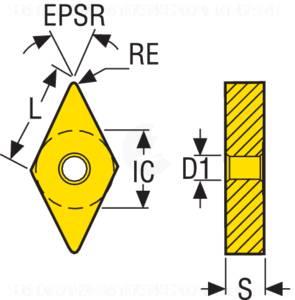

| A1 | Eckenwinkel Schneidplatte | 55 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 15.504 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 12.4 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | M6 |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 2 - mit zylindrischer Bohrung |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | TP1501 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | DNMG150612 |
| Has3D | Generierte 3D Grafik | 1 |
