CT-PSFNR3219-1911
Produktnummer:
SOCT-PSFNR3219-1911
Produktinformationen "CT-PSFNR3219-1911"
CT-PSFNR3219-1911 |
||
---|---|---|

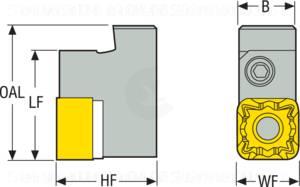

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02809913 |
J21 | Identifizierende Bestellnummer | CT-PSFNR3219-1911 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-175 |
BLD | Bildkennung | 7 |
A2 | Funktionsbreite | 19 mm |
A3 | Funktionslänge | 35 mm |
A4 | Funktionshöhe | 32 mm |
B5 | Gesamtlänge | 43 mm |
D7 | Masse (Gewicht) | 0.2 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
E4 | Orthogonalspanwinkel | -6 Grad |
E5 | Neigungswinkel | -6 Grad |
F1 | Schneidrichtung | R - rechts |
F5 | Befestigungsart Schneidplatte | P - über Bohrung geklemmtt mit zylindrischer Bohrung |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | SN1911 |
J7 | Datenträger | 0 - ohne Datenchip |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
