CNL0017514-22AHD
Produktnummer:
SOCNL0017514-22AHD
Produktinformationen "CNL0017514-22AHD"
CNL0017514-22AHD |
||
|---|---|---|

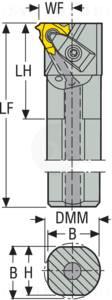

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02562806 |
| J21 | Identifizierende Bestellnummer | CNL0017514-22AHD |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 3 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 6 |
| A2 | Funktionsbreite | 27.7 mm |
| A3 | Funktionslänge | 350 mm |
| A6 | Bohrungsdurchmesser min. | 53.34 mm |
| A61A_SKJ | Gewindesteigung, min. Schneidkörper Pos.A | 1.5 mm |
| B1 | Kopflänge | 54 mm |
| BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 6 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0444 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 44.45 mm |
| C4 | Schafthöhe | 40.4 mm |
| C5 | Schaftbreite | 42.6 mm |
| D7 | Masse (Gewicht) | 3.76 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | L - links |
| F1A_SKJ | Außen-/Innengewinde Schneidkörper Pos.A | E |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| G3A_SKJ | Eingeschriebener Kreis Schneidkörper Pos.A | 12.7 mm |
| G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 4.71 mm |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J42 | Bezeichnung Schneidplatte | ISO_SO$$NL22L |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
