CD4900044YSR00
Produktnummer:
ILCD4900044YSR00
Produktinformationen "CD4900044YSR00"

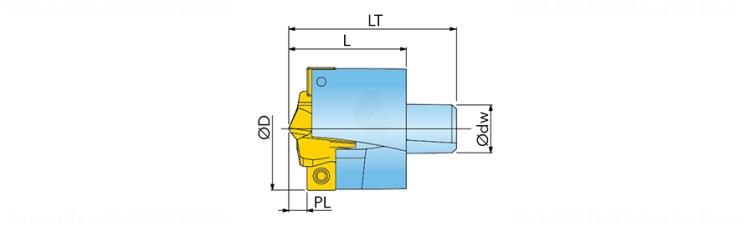

Modulare Bohrkrone Ø26 - Ø50 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6314497 |
| J21 | Identifizierende Bestellnummer | CD4900044YSR00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-86 |
| BLD | Bildkennung | 9 |
| A11 | Schneidendurchmesser, min. | 49 mm |
| B3 | Kraglänge | 44.3 mm |
| B5 | Gesamtlänge | 63.8 mm |
| B7 | Abstand Schneidenecke zu Schneidenspitze | 5.44 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 19.2 mm |
| D11 | Anzahl wirksamer Schneiden, erste Stufe | 4 |
| D7 | Masse (Gewicht) | 0.54 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Winkel, erste Stufe | 140 Grad |
| F1 | Schneidrichtung | R - rechts |
| G11 | Befestigungsart Schneidplatte, 1. Stufe | X - Sonderkonstruktion, alle Arten |
| G5 | Führungselemente | 0 - ohne |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J7 | Datenträger | 0 - ohne Datenchip |
| NUMBER_FLUTES | Anzahl der Spannuten | 2 |
| NUMBER_INSERTS_OUTSIDE | Anzahl Außenschneiden | 2 |
| Has3D | Generierte 3D Grafik | 0 |
