CD2800027YGR00
Produktnummer:
ILCD2800027YGR00
Produktinformationen "CD2800027YGR00"
Modulare Bohrkrone Ø26 - Ø50 |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6314476 |
J21 | Identifizierende Bestellnummer | CD2800027YGR00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-86 |
BLD | Bildkennung | 9 |

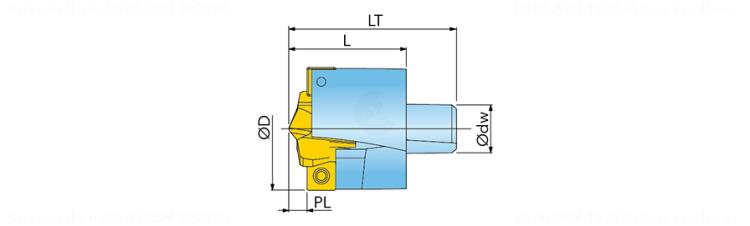

A11 | Schneidendurchmesser, min. | 28 mm |
B3 | Kraglänge | 26.9 mm |
B5 | Gesamtlänge | 38.3 mm |
B7 | Abstand Schneidenecke zu Schneidenspitze | 4.29 mm |
C3 | Aufnahmedurchmesser, maschinenseitig | 11.2 mm |
D11 | Anzahl wirksamer Schneiden, erste Stufe | 4 |
D7 | Masse (Gewicht) | 0.17 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Winkel, erste Stufe | 140 Grad |
F1 | Schneidrichtung | R - rechts |
G11 | Befestigungsart Schneidplatte, 1. Stufe | X - Sonderkonstruktion, alle Arten |
G5 | Führungselemente | 0 - ohne |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J7 | Datenträger | 0 - ohne Datenchip |
NUMBER_FLUTES | Anzahl der Spannuten | 2 |
NUMBER_INSERTS_OUTSIDE | Anzahl Außenschneiden | 2 |
Has3D | Generierte 3D Grafik | 0 |
