C4-CGFR-15075-1303
Produktnummer:
SOC4-CGFR-15075-1303
Produktinformationen "C4-CGFR-15075-1303"
C4-CGFR-15075-1303 |
||
|---|---|---|

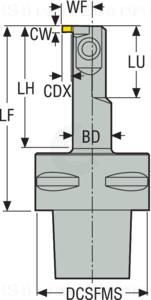

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00054085 |
| J21 | Identifizierende Bestellnummer | C4-CGFR-15075-1303 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 13 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 1 |
| A2 | Funktionsbreite | 14.5 mm |
| A2A_SKJ | Stechbreite Nennmaß Schneidkörper Pos.A | 3 mm |
| A3 | Funktionslänge | 75 mm |
| A6 | Bohrungsdurchmesser min. | 20 mm |
| A8 | Einstechtiefe, max. | 5.5 mm |
| A9 | Körperdurchmesser, reduziert | 18 mm |
| B1 | Kopflänge | 53 mm |
| BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 1 |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| D7 | Masse (Gewicht) | 0.313 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 90 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| G1A_SKJ | Schneidkörperlänge Schneidkörper Pos.A | 12.35 mm |
| G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 3.9 mm |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J42 | Bezeichnung Schneidplatte | LC1303 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
