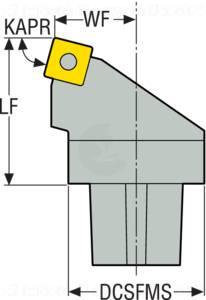

C10-PSRNL-58110-25
Produktnummer:
SO02902848
Produktinformationen "C10-PSRNL-58110-25"
C10-PSRNL-58110-25 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02902848 |
| J22 | Produktbezeichnung | C10-PSRNL-58110-25 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 8 |
| A2 | Funktionsbreite | mm |
| A2 | Funktionsbreite | 58 mm |
| A3 | Funktionslänge | mm |
| A3 | Funktionslänge | 110 mm |
| A31 | Ausspannlänge | mm |
| A31 | Ausspannlänge | 110 mm |
| B1 | Kopflänge | mm |
| B3 | Kraglänge | mm |
| D7 | Gewicht (Masse) | 5.12 kg |
| E1 | Einstellwinkel | Grad |
| E1 | Einstellwinkel | 75 Grad |
| E2 | Einstellwinkelart | |
| E4 | Orthogonalspanwinkel | -6 Grad |
| E5 | Neigungswinkel | -6 Grad |
| E6 | Rückspanwinkel | -6 Grad |
| E7 | Seitenspanwinkel | -6 Grad |
| F1 | Schneidrichtung | L - links |
| F3 | Arbeitslage Halter | |
| H21 | Kühlschmierstoffeintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoffaustritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J11 | Normbezeichnung | C10-PSRNL-58110-25 |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | CCS - Coromant Capto System SANDVIK |
| C2 | Größe | 0100 |
| C12 | Form | 01 |
| C14 | Ausführung | 8 - Dimensionslose Nenngröße |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| A1 | Schneidkantenlänge | mm |
| E3 | Eckenwinkel | 90 Grad |
| F5 | Befestigungsart Schneidplatte | P - über Bohrung geklemmt, mit zylindrischer Bohrung |
| J42 | Bezeichnung Schneidplatte | SN2507 |
