BOMT130408R IN2505
Produktnummer:
ILBOMT130408R IN2505
Produktinformationen "BOMT130408R IN2505"

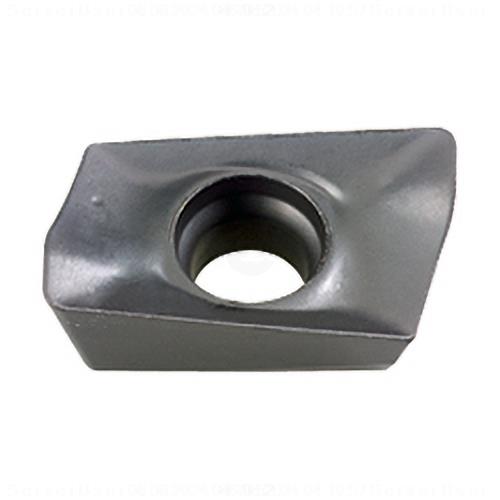

Schneidplatte, 2-schneidige, positive Geometrie mit R0,8 |
||
|---|---|---|

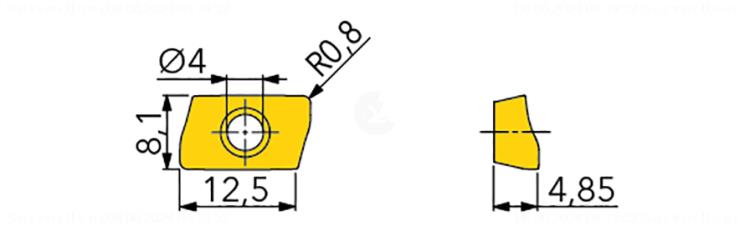

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5872509 |
| J21 | Identifizierende Bestellnummer | BOMT130408R IN2505 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel Schneidplatte | 82 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 13 Grad |
| B1 | Schneidkantenlänge | 11.7 mm |
| B2 | Schneidplattenbreite | 8.1 mm |
| B3 | Eingeschriebener Kreis | 8.1 mm |
| C1 | Schneidkantenhöhe | 4.85 mm |
| D1 | Eckenradius | 0.8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 12 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 4.85 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 4 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2505 |
| H5 | Beschichtung / Oberfläche | TiAIN+TiN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | BOMT130408 |
| Has3D | Generierte 3D Grafik | 1 |
