BE025582012005
Produktnummer:
SOBE025582012005
Produktinformationen "BE025582012005"
BE025582012005 |
||
|---|---|---|

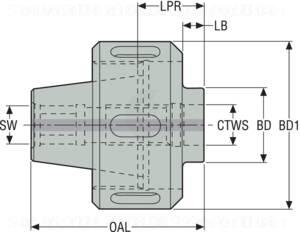

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03033103 |
| J21 | Identifizierende Bestellnummer | BE025582012005 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 511124 |
| A1 | Körperdurchmesser | 42 mm |
| A6 | Umbruchdurchmesser | 23 mm |
| B1 | Länge Außendurchmesser 1 | 5 mm |
| B3 | Kraglänge | 14.5 mm |
| B4 | Gesamtlänge | 39.5 mm |
| C11 | Aufnahmetyp, maschinenseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0250 |
| C51 | Aufnahmetyp, werkstückseitig | SAD - Schraubaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C53 | Aufnahmegewindenenngröße, werkstückseitig | M12 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C6 | Aufnahmegröße werkstückseitig | 0120 |
| D5 | Auswuchtgüte | 2 |
| D7 | Masse (Gewicht) | 0.187 kg |
| D9 | Einstellbarkeit | 2 - axiale Einstellung möglich |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
