BE025582010005
Produktnummer:
SOBE025582010005
Produktinformationen "BE025582010005"
BE025582010005 |
||
---|---|---|

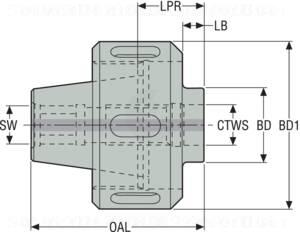

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 03033102 |
J21 | Identifizierende Bestellnummer | BE025582010005 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 511124 |
A1 | Körperdurchmesser | 42 mm |
A6 | Umbruchdurchmesser | 18.5 mm |
B1 | Länge Außendurchmesser 1 | 5 mm |
B3 | Kraglänge | 14.5 mm |
B4 | Gesamtlänge | 39.5 mm |
C11 | Aufnahmetyp, maschinenseitig | SZD - Spannzangenaufnahme DIN / ISO |
C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0250 |
C51 | Aufnahmetyp, werkstückseitig | SAD - Schraubaufnahme |
C52 | Aufnahmeform, werkstückseitig | 01 |
C53 | Aufnahmegewindenenngröße, werkstückseitig | M10 |
C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
C6 | Aufnahmegröße werkstückseitig | 0100 |
D5 | Auswuchtgüte | 2 |
D7 | Masse (Gewicht) | 0.187 kg |
D9 | Einstellbarkeit | 2 - axiale Einstellung möglich |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | R - rechts |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
