BC04058211660

Preis anfragen
Produktnummer: SOBC04058211660
Produktinformationen "BC04058211660"
BC04058211660

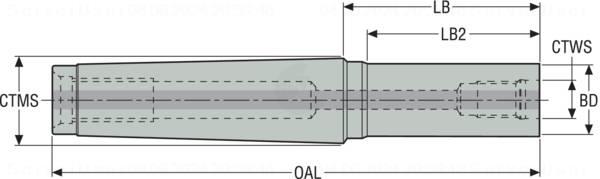

Geometrische Daten
DIN
Beschreibung
Wert
J20
Technische Produktnummer
02444085
J21
Identifizierende Bestellnummer
BC04058211660
J3
Firmenkennung
SO - Seco Tools
NSM
Normnummer Sachmerkmal
DIN4000-89
BLDf
Bildkennung
506999
A1
Körperdurchmesser
30 mm
B1
Länge Außendurchmesser 1
60 mm
B2
Länge 2
53.5 mm
B3
Kraglänge
60 mm
B4
Gesamtlänge
162.5 mm
B71
Funktionslänge
60 mm
C11
Aufnahmetyp, maschinenseitig
MKG - Morsekegel
C12
Aufnahmeform, maschinenseitig
11
C14
Aufnahmeausführung, maschinenseitig
8 - Dimensionslose Nenngröße
C15
Aufnahmeart, maschinenseitig
5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück
C2
Aufnahmegröße, maschinenseitig
0400
C51
Aufnahmetyp, werkstückseitig
SCM
C52
Aufnahmeform, werkstückseitig
01
C54
Aufnahmeausführung, werkstückseitig
0 - Metrisch
C55
Aufnahmeart, werkstückseitig
5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück
C6
Aufnahmegröße werkstückseitig
0300
D5
Auswuchtgüte
PB
D7
Masse (Gewicht)
0.7 kg
DIM
Indikator für Maßsystem
0
E1
Schneidrichtung
N - neutral
J7
Datenträger
0 - ohne Datenchip
Has3D
Generierte 3D Grafik
1
