BC03058211220
Produktnummer:
SOBC03058211220
Produktinformationen "BC03058211220"
BC03058211220 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02444001 |
| J21 | Identifizierende Bestellnummer | BC03058211220 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |

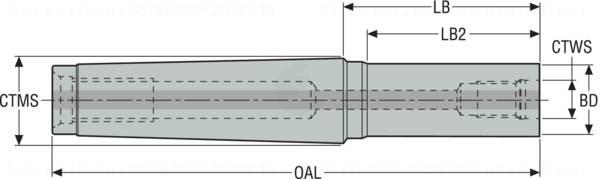

| BLDf | Bildkennung | 506999 |
| A1 | Körperdurchmesser | 23 mm |
| B1 | Länge Außendurchmesser 1 | 20 mm |
| B2 | Länge 2 | 15 mm |
| B3 | Kraglänge | 20 mm |
| B4 | Gesamtlänge | 101 mm |
| B71 | Funktionslänge | 20 mm |
| C11 | Aufnahmetyp, maschinenseitig | MKG - Morsekegel |
| C12 | Aufnahmeform, maschinenseitig | 11 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C51 | Aufnahmetyp, werkstückseitig | SCM |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0230 |
| D5 | Auswuchtgüte | PB |
| D7 | Masse (Gewicht) | 0.238 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
