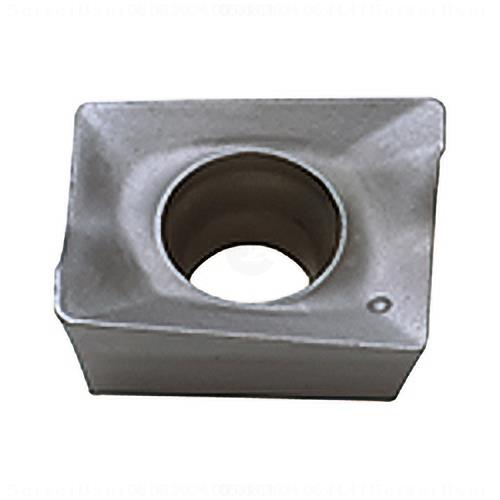

APKT080304R IN2030
Produktnummer:
ILAPKT080304R IN2030
Produktinformationen "APKT080304R IN2030"
Schneidplatte, 2-schneidige, positive Geometrie mit R0,4 |
||
|---|---|---|

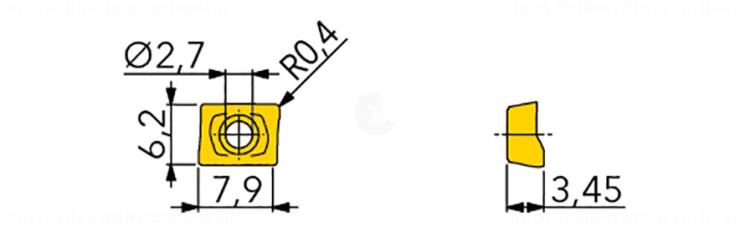

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5803210 |
| J21 | Identifizierende Bestellnummer | APKT080304R IN2030 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel Schneidplatte | 85 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| B1 | Schneidkantenlänge | 7.1 mm |
| B2 | Schneidplattenbreite | 6.2 mm |
| B3 | Eingeschriebener Kreis | 6.2 mm |
| C1 | Schneidkantenhöhe | 3.5 mm |
| D1 | Eckenradius | 0.4 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 7.6 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | K - K |
| G4 | Schneidplattendicke | 3.5 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 2.8 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P20-P40 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M40 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2030 |
| H5 | Beschichtung / Oberfläche | TiAIN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | APKT080304 |
| Has3D | Generierte 3D Grafik | 1 |
