4W3A315R00
Produktnummer:
IL4W3A315R00
Produktinformationen "4W3A315R00"

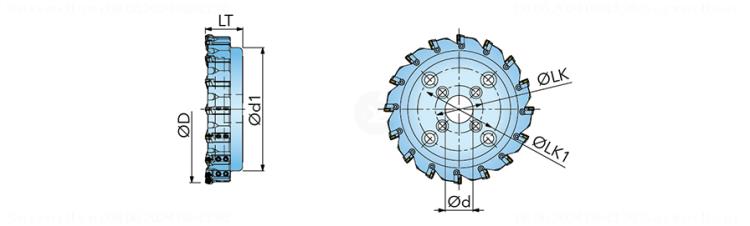

Kassettenfräser 4W3A |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3080281 |
| J21 | Identifizierende Bestellnummer | 4W3A315R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 1 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 315 mm |
| A4 | Nabendurchmesser | 225 mm |
| B5 | Gesamtlänge | 80 mm |
| C11 | Aufnahmetyp, maschinenseitig | SPK - Spindelkopfaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0600 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 60 mm |
| D7 | Masse (Gewicht) | 23.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 16 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 16 |
| G13 | Anzahl Schneidplatten Position A | 16 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
