4W3A160R01
Produktnummer:
IL4W3A160R01
Produktinformationen "4W3A160R01"

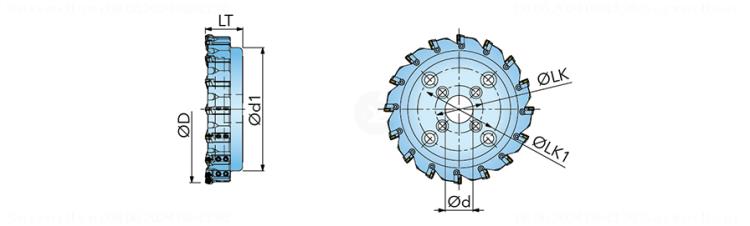

Kassettenfräser 4W3A |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3080262 |
J21 | Identifizierende Bestellnummer | 4W3A160R01 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |
BLD | Bildkennung | 1 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 160 mm |
A4 | Nabendurchmesser | 90 mm |
B5 | Gesamtlänge | 63 mm |
C11 | Aufnahmetyp, maschinenseitig | SPK - Spindelkopfaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
D7 | Masse (Gewicht) | 4.04 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 12 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 12 |
G13 | Anzahl Schneidplatten Position A | 12 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
