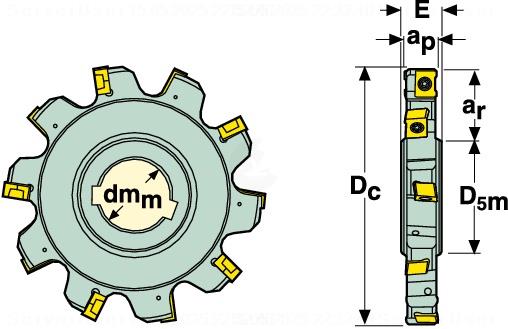

335.18-03.00-0.31F-4N
Produktnummer:
SO02541811
Produktinformationen "335.18-03.00-0.31F-4N"
335.18-03.00-0.31F-4N |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02541811 |
| J22 | Produktbezeichnung | 335.18-03.00-0.31F-4N |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 5 |
| A1 | Schneidendurchmesser | 76.2 mm |
| A1A | Eckenwinkel Pos. A | 90 Grad |
| A1B | Eckenwinkel Pos. B | 90 Grad |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
| A2B | Normalfreiwinkel Hauptschneide Pos. B | 0 Grad |
| A4 | Nabendurchmesser | 41.4 mm |
| B11 | Schnittbreite, min. | 7.92 mm |
| B2 | Schnitttiefe, max. | 18.1 mm |
| B5 | Gesamtlänge | 15.875 mm |
| BLDA | Bildkennung Pos. A | 4 |
| BLDB | Bildkennung Pos. B | 4 |
| C1A | Schneidkantenhöhe Pos. A | 4.7 mm |
| C1B | Schneidkantenhöhe Pos. B | 4.7 mm |
| D1A | Eckenradius Pos. A | 0.4 mm |
| D1B | Eckenradius Pos. B | 0.4 mm |
| D4A | Einstellwinkel, Hauptschneide Pos. A | 90 Grad |
| D4B | Einstellwinkel, Hauptschneide Pos. B | 90 Grad |
| D6 | Maximale Drehzahl | 10900 1/min |
| D6A | Planschneidenbreite Pos. A | 1.3 mm |
| D6B | Planschneidenbreite Pos. B | 1.3 mm |
| D7 | Gewicht (Masse) | 0.3 kg |
| E2 | Rückspanwinkel | 3 Grad |
| E3 | Seitenspanwinkel | -10 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 4 |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 1 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 1 |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | FDA - Fräsdornaufnahme |
| C2 | Größe | 1000 |
| C12 | Form | 21 |
| C14 | Ausführung | 2 - Zöllig |
| C15 | Art | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C3 | Durchmesser | 25,4 mm |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
