335.10-05.00-4
Produktnummer:
SO75014459
Produktinformationen "335.10-05.00-4"
335.10-05.00-4 |
||
|---|---|---|

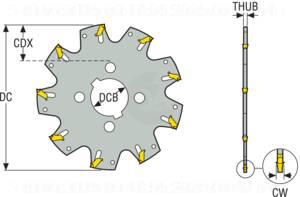

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 75014459 |
| J22 | Produktbezeichnung | 335.10-05.00-4 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 9 |
| A1 | Schneidendurchmesser | 127 mm |
| B11 | Schnittbreite, min. | 4.1 mm |
| B5 | Gesamtlänge | 3.4 mm |
| D6 | Maximale Drehzahl | 2800 1/min |
| D7 | Gewicht (Masse) | 0.4 kg |
| E1 | Einstellwinkel | 90 Grad |
| E2 | Rückspanwinkel | 0 Grad |
| E3 | Seitenspanwinkel | -5 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 9 |
| G62 | Lochkreisdurchmesser | mm |
| G62 | Lochkreisdurchmesser | 45 mm |
| G71 | Anzahl Bohrungen | |
| G72 | Befestigungsbohrung, Durchmesser | mm |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | FDA - Fräsdornaufnahme |
| C2 | Größe | 1250 |
| C12 | Form | 21 |
| C14 | Ausführung | 2 - Zöllig |
| C15 | Art | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C3 | Durchmesser | 31,75 mm |
