22J3K125059F4R00
Produktnummer:
IL22J3K125059F4R00
Produktinformationen "22J3K125059F4R00"

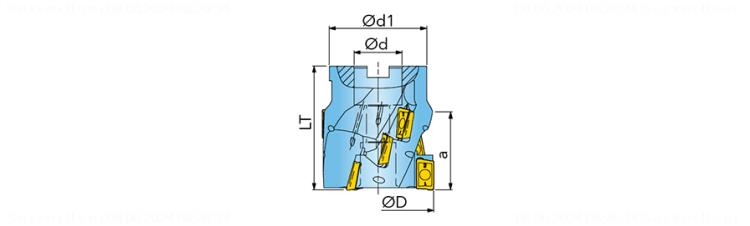

Walzenstirnfräser 22J_K...F |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3080363 |
| J21 | Identifizierende Bestellnummer | 22J3K125059F4R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 4 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 125 mm |
| A1A | Eckenwinkel Pos. A | 85 Grad |
| A1B | Eckenwinkel Pos. B | 85 Grad |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 10 Grad |
| A2B | Normalfreiwinkel Hauptschneide Pos. B | 10 Grad |
| A4 | Nabendurchmesser | 114 mm |
| B1A | Schneidkantenlänge Pos. A | 15.5 mm |
| B1B | Schneidkantenlänge Pos. B | 15.5 mm |
| B2 | Schnitttiefe max. | 59 mm |
| B2A | Schneidplattenbreite Pos. A | 10 mm |
| B2B | Schneidplattenbreite Pos. B | 10 mm |
| B3A | Eingeschriebener Kreis Pos. A | 10 mm |
| B3B | Eingeschriebener Kreis Pos. B | 10 mm |
| B5 | Gesamtlänge | 85 mm |
| BLDA | Bildkennung Pos. A | 5 |
| BLDB | Bildkennung Pos. B | 5 |
| C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 5.35 mm |
| C1B | Schneidkantenhöhe Pos. B | 5.35 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
| D11 | ISO Fräsertyp | J - Walzenstirn-, Schaftfräser |
| D1A | Eckenradius Pos. A | 0.8 mm |
| D1B | Eckenradius Pos. B | 0.8 mm |
| D7 | Masse (Gewicht) | 3.98 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 6 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 6 |
| G13 | Anzahl Schneidplatten Position A | 6 |
| G15 | Anzahl Schneidplatten Position B | 18 |
| G4A | Schneidplattendicke Pos.A | 5.35 |
| G4B | Schneidplattendicke Pos.B | 5.35 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | AOMT160508R |
| J52 | Bezeichnung Schneidplatte, Pos. B | AOMT160508R |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
