22J3F063048F2R00
Produktnummer:
IL22J3F063048F2R00
Produktinformationen "22J3F063048F2R00"

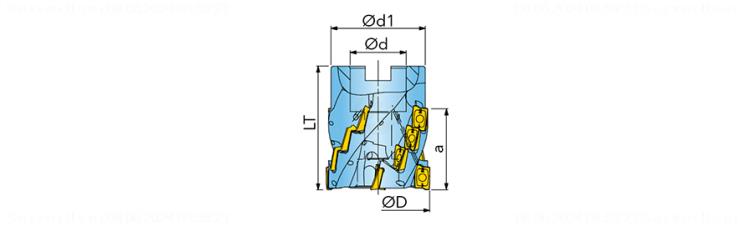

Walzenstirnfräser 22J3F...F |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3069212 |
J21 | Identifizierende Bestellnummer | 22J3F063048F2R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |
BLD | Bildkennung | 4 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 63 mm |
A1A | Eckenwinkel Pos. A | 85 Grad |
A1B | Eckenwinkel Pos. B | 85 Grad |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
A2B | Normalfreiwinkel Hauptschneide Pos. B | 11 Grad |
A4 | Nabendurchmesser | 55 mm |
B1A | Schneidkantenlänge Pos. A | 10.8 mm |
B1B | Schneidkantenlänge Pos. B | 10.8 mm |
B2 | Schnitttiefe max. | 48 mm |
B2A | Schneidplattenbreite Pos. A | 7.2 mm |
B2B | Schneidplattenbreite Pos. B | 7.2 mm |
B3A | Eingeschriebener Kreis Pos. A | 7.2 mm |
B3B | Eingeschriebener Kreis Pos. B | 7.2 mm |
B5 | Gesamtlänge | 70 mm |
BLDA | Bildkennung Pos. A | 5 |
BLDB | Bildkennung Pos. B | 5 |
C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.9 mm |
C1B | Schneidkantenhöhe Pos. B | 3.9 mm |
C2 | Aufnahmegröße, maschinenseitig | 0270 |
C3 | Aufnahmedurchmesser, maschinenseitig | 27 mm |
D11 | ISO Fräsertyp | J - Walzenstirn-, Schaftfräser |
D1A | Eckenradius Pos. A | 0.4 mm |
D1B | Eckenradius Pos. B | 0.4 mm |
D7 | Masse (Gewicht) | 1 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 5 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 5 |
G13 | Anzahl Schneidplatten Position A | 5 |
G15 | Anzahl Schneidplatten Position B | 20 |
G4A | Schneidplattendicke Pos.A | 3.9 |
G4B | Schneidplattendicke Pos.B | 3.9 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | AOMT110304R |
J52 | Bezeichnung Schneidplatte, Pos. B | AOMT110304R |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
