218.19-160T-04-M08 MP3501
Produktnummer:
SO218.19-160T-04-M08 MP3501
Produktinformationen "218.19-160T-04-M08 MP3501"
218.19-160T-04-M08 MP3501 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10198748 |
| J21 | Identifizierende Bestellnummer | 218.19-160T-04-M08 MP3501 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 0 |

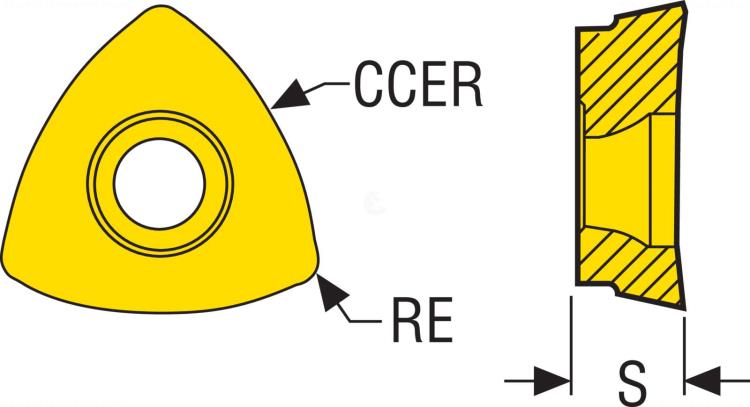

| A1 | Eckenwinkel Schneidplatte | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 12 Grad |
| B1 | Schneidkantenlänge | 7.648 mm |
| B3 | Eingeschriebener Kreis | 11.18 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 1.2 mm |
| D7 | Spanwinkel | 10 Grad |
| D8 | Hauptschneidenradius | 16 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 4.76 mm |
| G5 | Befestigungsart | 0 - Verschiedene |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MP3501 |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 0 |
