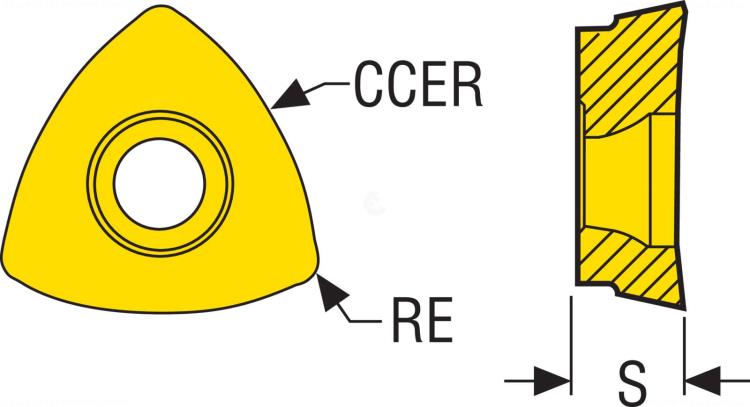

218.19-125T-T3-M07 MP2501
Produktnummer:
SO03272678
Produktinformationen "218.19-125T-T3-M07 MP2501"
218.19-125T-T3-M07 MP2501 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 03272678 |
| J22 | Produktbezeichnung | 218.19-125T-T3-M07 MP2501 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 7 |
| A1 | Eckenwinkel | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 12 Grad |
| B1 | Schneidkantenlänge | 6.088 mm |
| B3 | Eingeschriebener Kreis | 8.9 mm |
| C1 | Schneidkantenhöhe | 3.97 mm |
| D1 | Eckenradius | 0.8 mm |
| D7 | Spanwinkel | 10 Grad |
| D8 | Hauptschneidenradius | 12.5 mm |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 3.97 mm |
| G5 | Befestigungsart | 5 - Sonderfertigung, z.B. Muldenklemmung |
| G6 | Befestigungslochdurchmesser | 3.5 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | MP2501 |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J8 | Bearbeitungsverfahren | - |
