180060R150Z4-MEGA-64
Produktnummer:
SO180060R150Z4-MEGA-64
Produktinformationen "180060R150Z4-MEGA-64"
180060R150Z4-MEGA-64 |
||
|---|---|---|

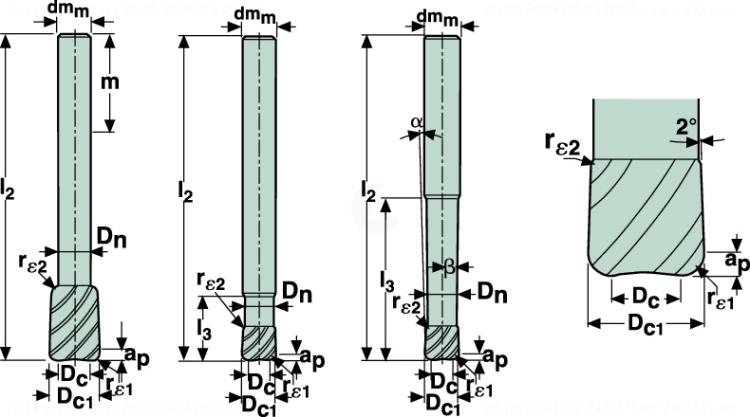

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02622533 |
| J21 | Identifizierende Bestellnummer | 180060R150Z4-MEGA-64 |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| J3 | Firmenkennung | SO - Seco Tools |
| BLD | Bildkennung | 1 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 3 mm |
| A5 | Halsdurchmesser | 2.4 mm |
| B2 | Schneidenlänge, max. | 1.5 mm |
| B5 | Gesamtlänge | 50 mm |
| B9 | Halslänge | 12 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 6 mm |
| C4 | Schaftlänge | 36 mm |
| D7 | Masse (Gewicht) | 0.02 kg |
| DIM | Indikator für Maßsystem | 6 |
| E2 | Seitenspanwinkel | 10 Grad |
| E3 | Rückspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 4 |
| F4 | Drallwinkel | 10 Grad |
| G1 | Eckenradius | 1.5 mm |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
