17Y1E112064K8R00
Produktnummer:
IL17Y1E112064K8R00
Produktinformationen "17Y1E112064K8R00"

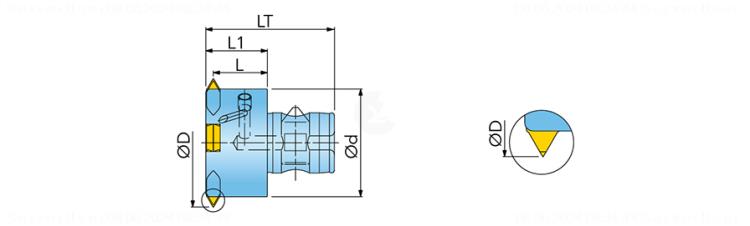

Gewindezirkularfräser 17Y1_ |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3063830 |
J21 | Identifizierende Bestellnummer | 17Y1E112064K8R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 5 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 112 mm |
B3 | Kraglänge | 38.5 mm |
B5 | Gesamtlänge | 81.1 mm |
BLDB | Bildkennung Pos. B | 0 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0800 |
C3 | Aufnahmedurchmesser, maschinenseitig | 80 mm |
D11 | ISO Fräsertyp | T - Gewindefräser |
D7 | Masse (Gewicht) | 2 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 11 |
G15 | Anzahl Schneidplatten Position B | 11 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J52 | Bezeichnung Schneidplatte, Pos. B | XNL434-101 |
J7 | Datenträger | 0 - ohne Datenchip |
