15T1J058027Z5R00
Produktnummer:
IL15T1J058027Z5R00
Produktinformationen "15T1J058027Z5R00"

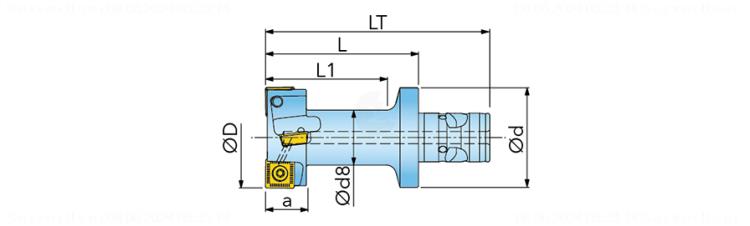

T-Nutenfräser 15T1J...Z |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3028714 |
J21 | Identifizierende Bestellnummer | 15T1J058027Z5R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 3 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 58 mm |
B5 | Gesamtlänge | 142 mm |
BLDA | Bildkennung Pos. A | 2 |
BLDB | Bildkennung Pos. B | 2 |
C11 | Aufnahmetyp, maschinenseitig | ITC - Ingersoll Tool connection |
C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0500 |
C3 | Aufnahmedurchmesser, maschinenseitig | 78 mm |
D11 | ISO Fräsertyp | F - T-Nutenfräser |
D7 | Masse (Gewicht) | 1.49 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
G13 | Anzahl Schneidplatten Position A | 2 |
G15 | Anzahl Schneidplatten Position B | 2 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | 572 |
J52 | Bezeichnung Schneidplatte, Pos. B | 572 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
