15Q1H045050F2R00
Produktnummer:
IL15Q1H045050F2R00
Produktinformationen "15Q1H045050F2R00"

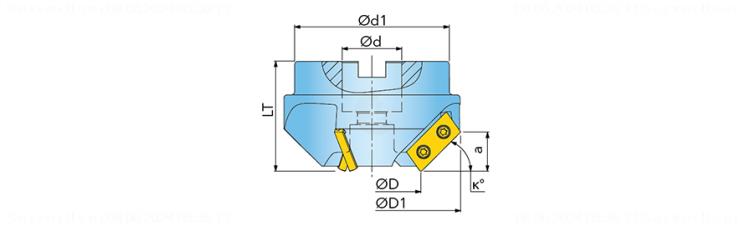

Schlicht-Fasfräser 15_1H...F |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3027803 |
| J21 | Identifizierende Bestellnummer | 15Q1H045050F2R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 8 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 45 mm |
| A2 | Schneidendurchmesser 2 | 93.4 mm |
| A4 | Nabendurchmesser | 70 mm |
| B2 | Schnitttiefe max. | 6.4 mm |
| B5 | Gesamtlänge | 50 mm |
| C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0270 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 27 mm |
| D7 | Masse (Gewicht) | 1.63 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 15 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 3 |
| G13 | Anzahl Schneidplatten Position A | 3 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | 11 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
