15B1E025060W5R00
Produktnummer:
IL15B1E025060W5R00
Produktinformationen "15B1E025060W5R00"

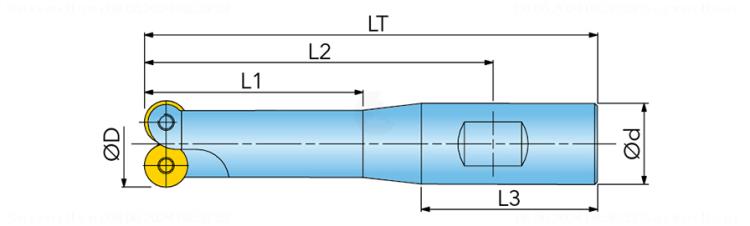

Kopierfräser 15B1E/15B1G...W |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3063241 |
J21 | Identifizierende Bestellnummer | 15B1E025060W5R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 4 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 25 mm |
B5 | Gesamtlänge | 117 mm |
BLDA | Bildkennung Pos. A | 10 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0250 |
C3 | Aufnahmedurchmesser, maschinenseitig | 25 mm |
D11 | ISO Fräsertyp | N - Torusschaftfräser |
D7 | Masse (Gewicht) | 0.38 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | 314 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
