15B1D012028X5R00
Produktnummer:
IL15B1D012028X5R00
Produktinformationen "15B1D012028X5R00"

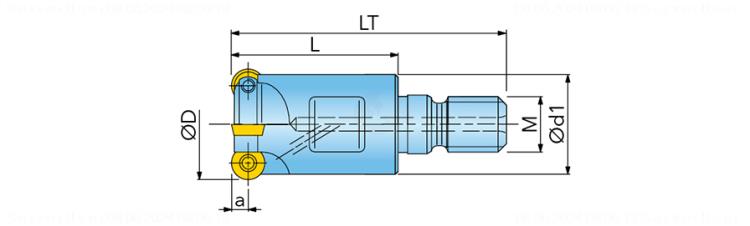

Kopierfräser 15B1D...X |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3017048 |
| J21 | Identifizierende Bestellnummer | 15B1D012028X5R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 4 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 12 mm |
| A5 | Halsdurchmesser | 13 mm |
| B3 | Kraglänge | 28 mm |
| B5 | Gesamtlänge | 45.8 mm |
| BLDA | Bildkennung Pos. A | 10 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0080 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 8 mm |
| D11 | ISO Fräsertyp | N - Torusschaftfräser |
| D7 | Masse (Gewicht) | 0.02 kg |
| DIM | Indikator für Maßsystem | 0 |
| E4 | Eintauchwinkel, max. | 10 Grad |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | 313 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
