12N8G032038X8R00
Produktnummer:
IL12N8G032038X8R00
Produktinformationen "12N8G032038X8R00"
Kopierfräser zum Schlichten 12N8G...X |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6247433 |
| J21 | Identifizierende Bestellnummer | 12N8G032038X8R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |

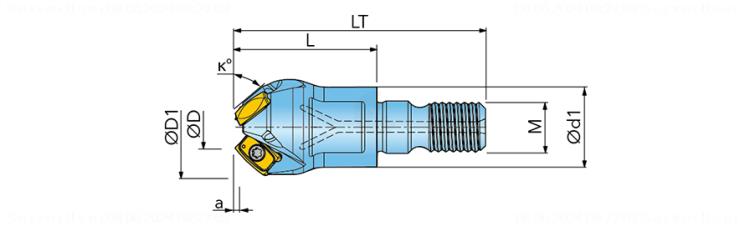

| BLD | Bildkennung | 2 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 15 mm |
| A3 | Körperdurchmesser | 32 mm |
| A5 | Halsdurchmesser | 29 mm |
| B2 | Schneidenlänge, max. | 1.5 mm |
| B3 | Kraglänge | 38 mm |
| B5 | Gesamtlänge | 63 mm |
| C11 | Aufnahmetyp, maschinenseitig | SAD - Schraubaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C13 | Aufnahmegewindenenngröße, maschinenseitig | M16 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0160 |
| D7 | Masse (Gewicht) | 0.245 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 37 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
| G13 | Anzahl Schneidplatten Position A | 3 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
