12N8D016023X5R00
Produktnummer:
IL12N8D016023X5R00
Produktinformationen "12N8D016023X5R00"

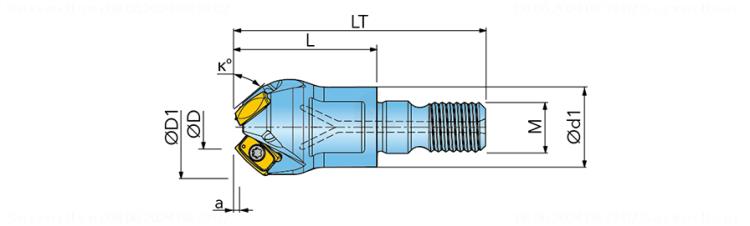

Kopierfräser zum Schlichten 12N8D...X |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6247427 |
J21 | Identifizierende Bestellnummer | 12N8D016023X5R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 2 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 7 mm |
A3 | Körperdurchmesser | 16 mm |
A5 | Halsdurchmesser | 13 mm |
B2 | Schneidenlänge, max. | 1.2 mm |
B3 | Kraglänge | 23 mm |
B5 | Gesamtlänge | 40.5 mm |
C11 | Aufnahmetyp, maschinenseitig | SAD - Schraubaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C13 | Aufnahmegewindenenngröße, maschinenseitig | M8 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0080 |
D7 | Masse (Gewicht) | 0.085 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 39 Grad |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
G13 | Anzahl Schneidplatten Position A | 3 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
