12J1C025085W5R00
Produktnummer:
IL12J1C025085W5R00
Produktinformationen "12J1C025085W5R00"

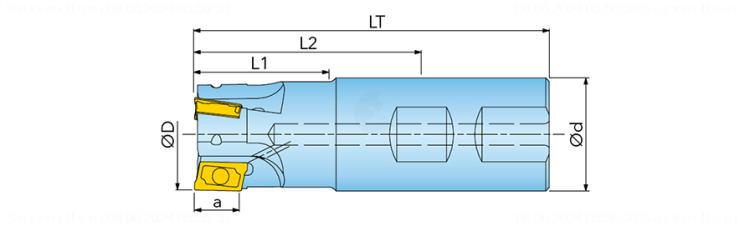

Schaftfräser 12J1C...W |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3080182 |
J21 | Identifizierende Bestellnummer | 12J1C025085W5R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 1 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 25 mm |
B2 | Schneidenlänge, max. | 12.5 mm |
B3 | Kraglänge | 85 mm |
B5 | Gesamtlänge | 145 mm |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0250 |
C3 | Aufnahmedurchmesser, maschinenseitig | 25 mm |
D7 | Masse (Gewicht) | 0.45 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
G13 | Anzahl Schneidplatten Position A | 2 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
