12A8S010025T2R00
Produktnummer:
IL12A8S010025T2R00
Produktinformationen "12A8S010025T2R00"
Kopierfräser 12A8... konisch |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3031141 |
J21 | Identifizierende Bestellnummer | 12A8S010025T2R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 11 |

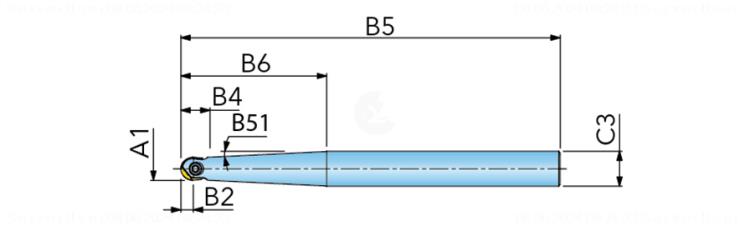

A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 10 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
B1A | Schneidkantenlänge Pos. A | 5 mm |
B2A | Schneidplattenbreite Pos. A | 10 mm |
B3A | Eingeschriebener Kreis Pos. A | 10 mm |
B4 | Nutzlänge | 15 mm |
B5 | Gesamtlänge | 110 mm |
BLDA | Bildkennung Pos. A | 0 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
C2 | Aufnahmegröße, maschinenseitig | 0120 |
C3 | Aufnahmedurchmesser, maschinenseitig | 12 mm |
D11 | ISO Fräsertyp | L - Walzenstirn-,Schaftfräser |
D1A | Eckenradius Pos. A | 5 mm |
D7 | Masse (Gewicht) | 0.08 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
G13 | Anzahl Schneidplatten Position A | 1 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
